浮点型双DSP+FPGA数字控制核心；
三组高速6通道独立A/D采样芯片，支持多路电压电流信号采样；
丰富的电压电流检测端口、I/O口；
完善系统保护功能；
全面的故障检测功能，支持故障记录查询；
RS485通讯，支持双显控制；
支持软/硬件死区调整，开关频率软件可调；
关键器件均选用进口器件，兼容+/-/A/B/C/N接线方式；
强弱电隔离，抗干扰能力强；
高质量层叠母线，均匀分布电容，降低电感系数；
体积小巧，结构层次清晰，安装灵活，方便拆卸与维护；
接线简单，应用灵活，作为控制核心可应用于APF、SVG、PWM整流器、逆变器、背靠背功率传输系统、微网系统等不同应用场合；
功率变换功能，包括AC/DC、DC/DC、DC/AC变换器功能；
通讯功能，包括RS485、CAN，并支持拓展网口、WiFi；
保护功能，包括过压、过流、短路、过温、过频、中点偏压等保护功能；
可提供基础功能算法，包括PWM整流、斩波控制、直接电流控制、V/F控制等算法；
提供基于matlab的对应功能机仿真模型。
电气特性

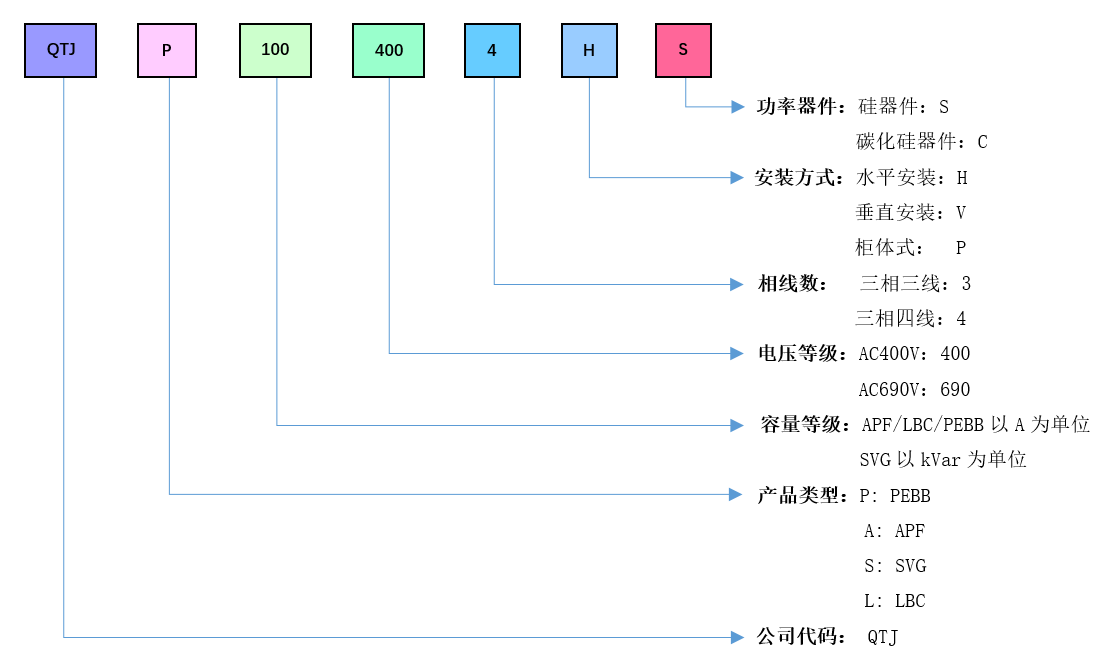

PEBB型号
PEBB-100-S
PEBB-150-S
电气拓扑
三电平三相四线
额定电流
100A
150A
额定电压（V）
AC380V±20%
工作频率（Hz）
50Hz±5%
额定直流电压
750VDC，800V以内电压可控
过载能力
110%连续运行，120% 1分钟
死区调整
软硬件死区0~5us可调
保护功能
过流保护、短路保护、过欠压保护（交直流）、过载保护、输出限幅
I/O口控制功能
16路输入输出通用I/O口(24V)
检测功能
交流电压检测、交流电流检测、直流电压检测以及预留检测通路
损耗
<3%，额定功率运行
功能应用
PWM整流/逆变、APF、SVG、背靠背系统、微网系统等
控制特性
开关频率
20KHz
控制算法
FFT、DQ、不对称分量、直接电流控制、电压电流双闭环控制等
控制器
双DSP＋FPGA
通信功能
采用Modbus通信协议，支持现场及远程电脑同时监控（RS485）
结构特性
外形尺寸
575(长)×440(宽)×232(高)
620(长)×500(宽)×232(高)
重量
32kg
40kg
防护等级
IP30或按用户要求定制
冷却方式
强迫风冷
整体结构
机架式、壁挂式
安装方式
室内安装，固定方式及电缆进线方式可选
环境条件
环境温度
-25℃~+40℃
相对湿度
最大90%，无凝露
海拔高度
安装海拔小于2000米，高于2000米需降容使用
